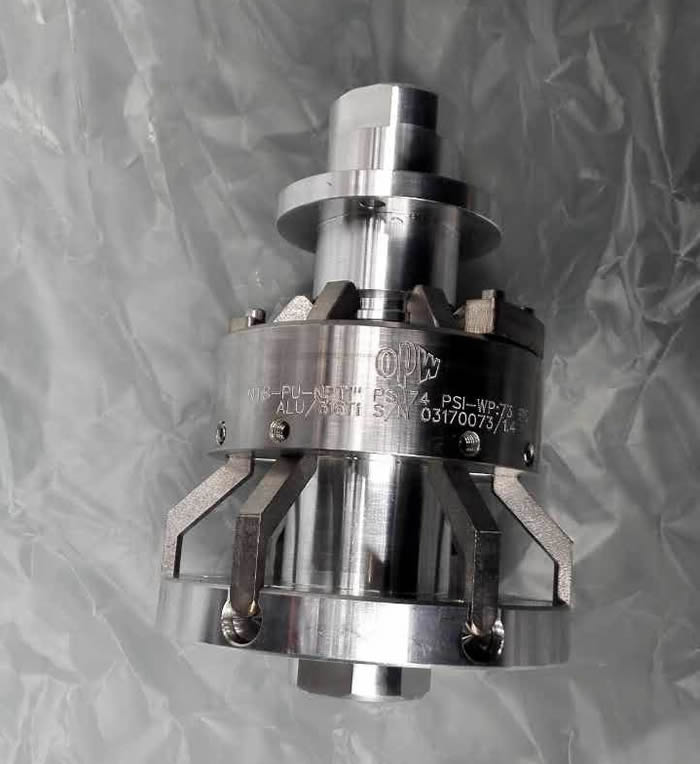

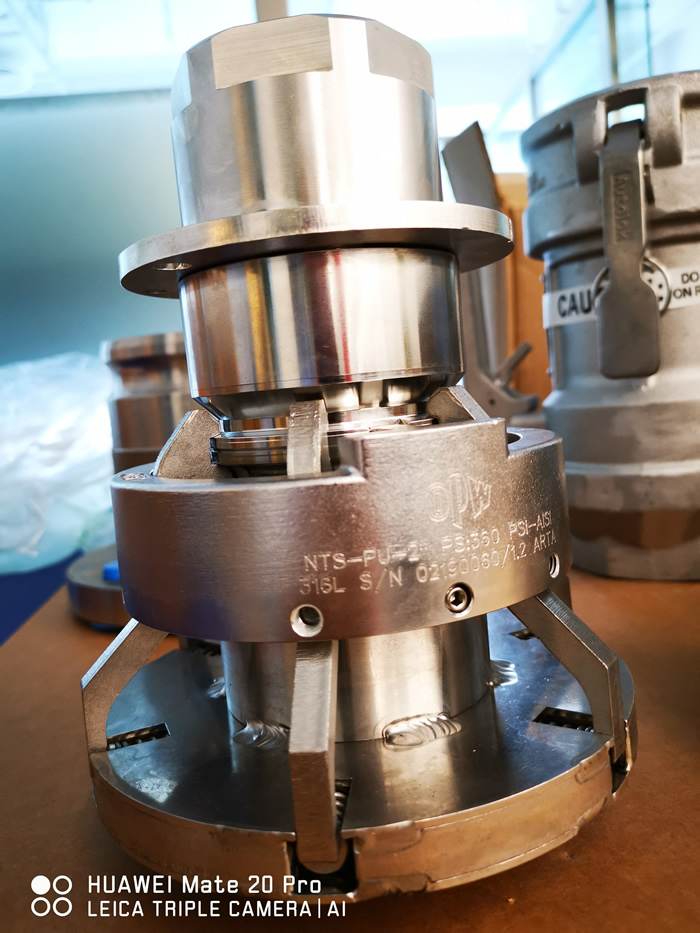

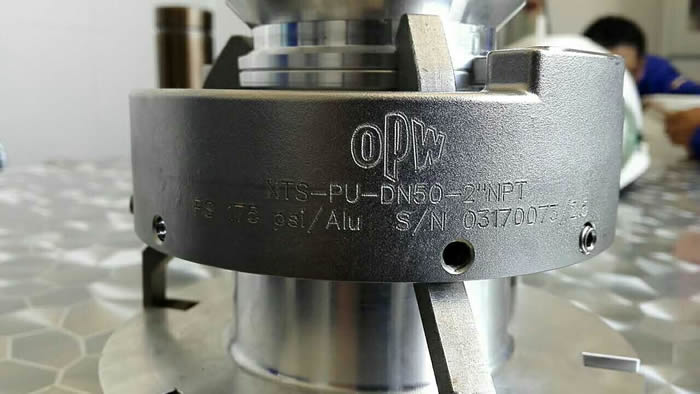

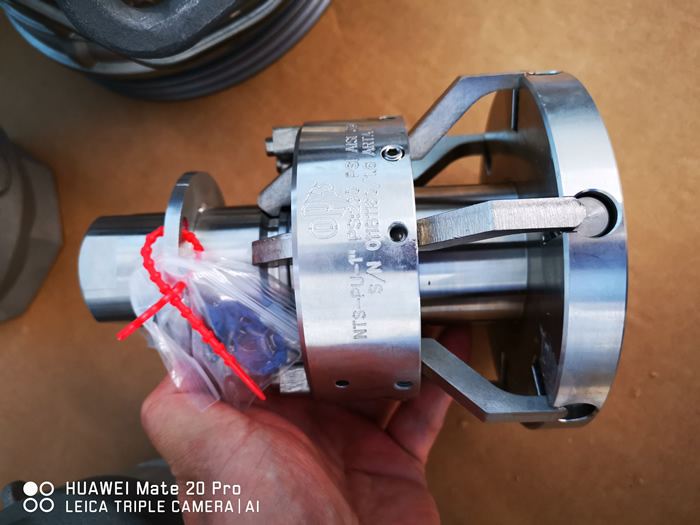

OPW NTS-PU卡爪式拉斷閥 _ OPW NTS-PU卡爪式安全拉斷閥
OPW安全拉斷裝置 NTS-PU系列（拉離）拉斷閥

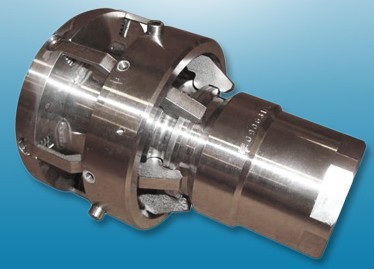

OPW NTS-PU direct pull Series Safety Breakaway Coupling
OPW NTS-PU拉斷閥緊急切斷的設計通過限制灌裝系統的損壞和防止跑漏來保護化學品輸送裝置。 OPW工程系統公司的NTS - PU系列拉斷閥用于保護裝卸設施和軟管，同時防止出現泄漏。只需對軟管簡單的施加一個拉力就可使其脫開。它適合應用在液體和氣體的輸送中。OPW工程系統公司的NTS –PU是軸向安裝到軟管管線中的。 解讀槽車裝卸的安全裝置。為什么要安裝拉斷閥呢？
OPW NTS-PU (direct pull) Series Safety Breakaway Coupling
PDF Catalog
OPW NTS-PU拉斷閥應用領域
OPW工程系統公司的NTS-PU系列拉斷閥用于保護裝卸設施和軟管，同時防止出現泄漏。只需對軟管簡單的施加一個拉力就可使其脫開。它適合應用在液體和氣體的輸送中。OPW工程系統公司的NTS-PU是軸向安裝到軟管管線中的。拉斷閥用于安裝在化工原料（如液態丙烷、氨水、環氧乙烷、液化石油氣LPG、丁二烯、工業甲醇、天燃?xì)釲NG、液氯，二氧化碳）的槽車（火車、汽車）裝卸軟管或設備上。正常工況下，當在一定的外力作用時，緊急脫離拉斷閥會自動安全斷開，并且兩端會自動封閉，無流體卸漏，保護管路和設備安全。拉斷閥在流體裝卸過程中大程度的確保了流體輸送環節的安全性。
- 解讀槽車裝卸的安全裝置。為什么要安裝拉斷閥呢？
OPW NTS-PU拉斷閥系列結構
NTS-PU接頭包括兩片（陽端接頭和在線部分），每片都配有彈簧負載的閥芯。用與軟管成直線或成角度的拉力來拉軟管會引起接頭的脫開。為保護軟管管線不受損壞，NTS – PU接頭脫開力的大小可單獨調整。
OPW NTS-PU (direct pull) Series Safety Breakaway Coupling Video
NTS PU Breakaway Maintenance Videos
OPW NTS-PU (direct pull) Series Safety Breakaway Coupling Demo-video
OPW NTS-PU Safety Breakaway Coupling Video
OPW NTS-PU拉斷閥功能
聯結后的NTS-PU拉斷閥處于打開狀態。用預定大小的拉力拉管子會造成接頭的脫開。兩個閥門都被關閉，從而防止出現泄漏同時保護灌裝設備。NTS-PU采用了無易損件和非破壞型脫卸式設計，無安全銷，不會產生損壞。在對軟管完成減壓和排空后，可以很容易地將NTS- PU重新組裝起來而無需借助任何工具或零配件。
材質：不銹鋼（316），陽極氧化鋁。
其他材質按要求提供。
密封: 氟橡膠, EPDM, Chemraz
額定壓力: 所有尺寸規格均為360 psi（鋁制為 232 psi）
連接: FNPT或法蘭（TTMA/150/300 ANSI）的2"，3"，4"，6"
NTS-PU維護視頻
石油底部灌裝安全拉斷接頭
Specifications
| Connections |
FNPT or Flange (150/300#) |
| Sizes |
1", 2", 3", 4", 6" (Sizes up to 12" Available Upon Request) |
| Max. Pressure |
360 PSI (Alu 232 PSI) |
| Materials |
316 Stainless Steel (Anodized Aluminum in 4" size only) |
| Seals |
Fluorocarbon, EPDM, Chemraz |
| *Other materials available upon request. |
OPW NTS-PU切斷接頭裝有彈簧加載閥門，由對軟管的拉力來啟動閥門.在發生跑漏之前關閉閥門。NTS-PU系統切斷接頭可防止公路槽車、鐵路槽車、駁船的意外拉斷。當拉動繩索導致閥門分開時觸發動作，阻止產品流動。
OPWFTG解決方案為世界各地的化工、制藥、煉油、蒸餾、釀酒、漿紙、鋼材加工、廢水及許多其他化工和工業應用。
拉斷閥用于安裝在化工原料（如液態丙烷、氨水、環氧乙烷、液化石油氣LPG、丁二烯、工業甲醇、天燃?xì)釲NG、液氯，二氧化碳）的槽車（火車、汽車）裝卸軟管或設備上。正常工況下，當在一定的外力作用時，緊急脫離拉斷閥會自動安全斷開，并且兩端會自動封閉，無流體卸漏，保護管路和設備安全。拉斷閥在流體裝卸過程中大程度的確保了流體輸送環節的安全性。
