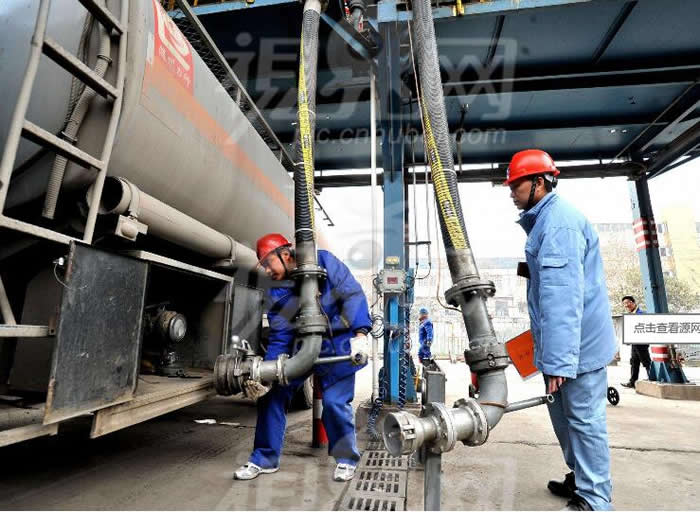

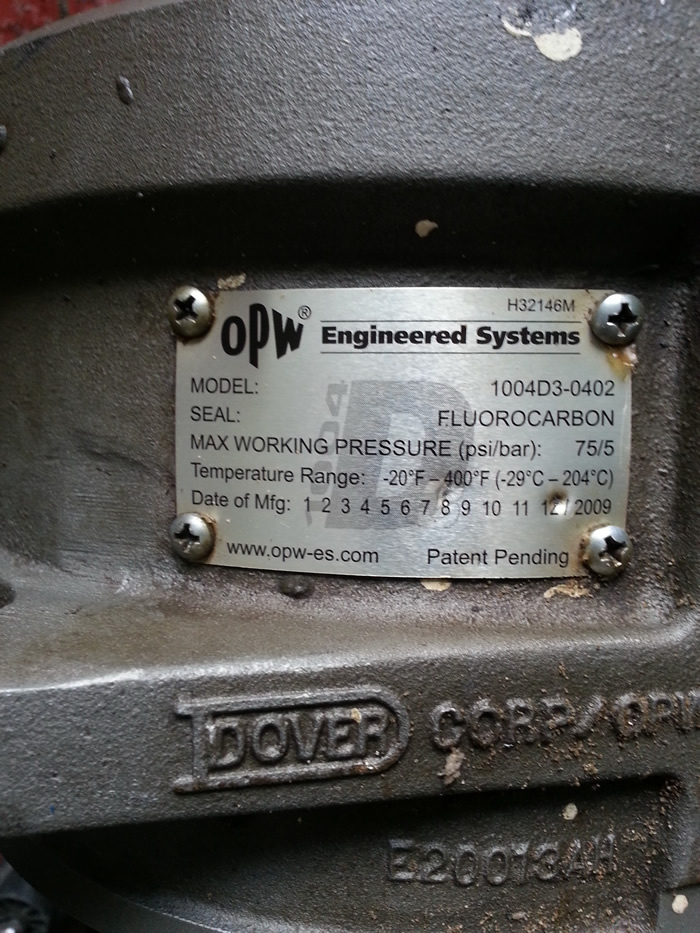

OPW工程系統公司生產的1004D3/D4型產品是標準的“微滴漏”底部灌裝用快換接頭，在全世界的大型油料裝車站都經受了長期使用的考驗。1004D3/D4型能與所有按API RP-1004規格要求生產的4"底部灌裝接頭配合使用，在汽油類裝卸時使用能大大減少斷開時的液體損失。API干式接頭(又稱干式閥、干式分離閥、下裝接頭)，主要應用于石油庫區底部密閉裝卸系統中鶴管與油罐車之間。接合快速，由于具有自封機構，基本可以做到接合與分離時無泄漏。是油氣回收的重要環節設備。手動開啟機構。

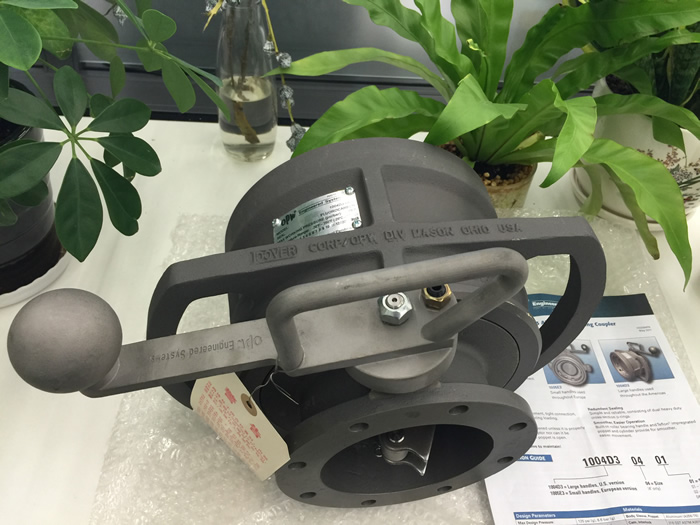

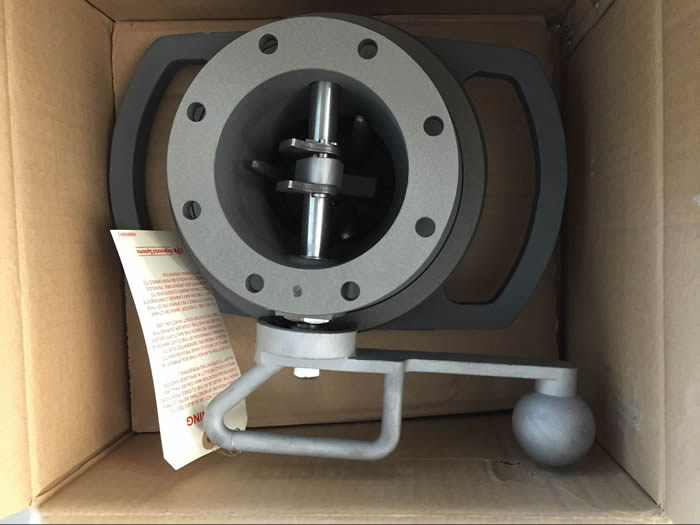

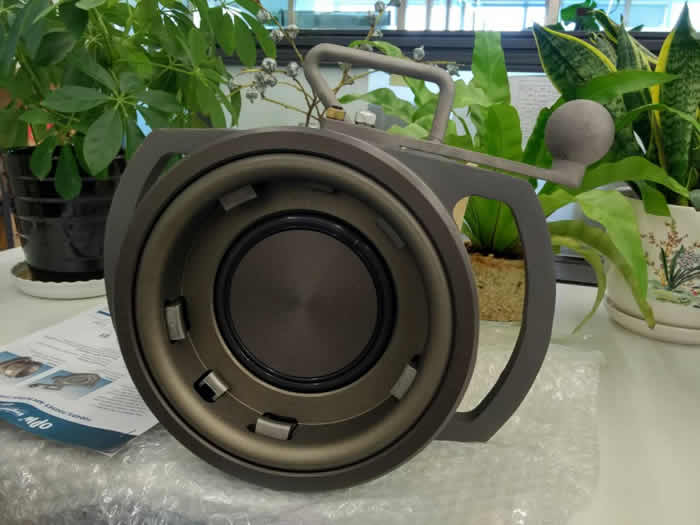

OPW 1004D4型是OPW公司研發的新一代API底部灌裝快換接頭。維護方便、彈簧加載套管設計，使D4型可以為客戶提供頂級底部灌裝體驗。The 1004D3 is the latest generation in API Bottom Loading Couplers from OPW. A proven performer at major oil terminals around the world just got better… OPW 1004D3-0402干式分離閥。
-
OPW API
1004D3和1004D4底部灌裝快換接頭優點
- 能與所有按API RP-1004規格要求配裝的4"底部灌裝陽端接頭配合使用
- 維護方便、簡單—消除所有銷子，快速拆裝關鍵部件
- 5凸輪設計確保與槽車接頭對接容易、連接緊密
- 雙重連鎖確保接頭只有正確連接時才能打開
- 無需專用工具—僅用17mm和32mm套筒扳手就可以將其徹底拆卸。
|
|
|
1004D3-0402 |
1004D4 |
1005E3 |
OPW 1004D3和1004D4底部灌裝快換接頭設計參數
-高設計壓力
|
125 psi (g), 8.6 bar (g) |
| -高允許工作壓力 |
* 75 psi (g), 5 bar (g) |
| -高流速 |
600 GPM, 135 M3/h |
| 溫度范圍 |
- Fluorocarbon -20F ~ 400F (-29C ~ 204C)
- Buna -20F ~ 250F (-29C ~ 121C)
- EPT -50F ~ 225F (-46C to 107C) |
| 重量 |
21 lbs (9.5 kg) |
| 壓降（-高流速下 |
2-5 psi (g), 0.24 bar (g)* |
| *在密閉狀態下以300 psi的壓力對部件進行測試，檢查其是否可以承受過度的熱
膨脹。請參考文件API標準RP-1004，了解更多信息。 |
底部灌裝接頭和配件
OPW工程系統公司長期以來被公認為是API底部灌裝接頭的標準制定者。1004D2/1005E型產品在全世界的石油終端經受了長期的考驗。OPW API 1004D3設計用于-安全、清潔和快速灌裝應用。D3具備幾個新功能，使其成為本行業-容易使用的底部灌裝接頭。1004D4型是OPW公司研發的新一代API底部灌裝快速接頭。維護方便、彈簧加載套管設計，使D4型可以為客戶提供頂級底部灌裝體驗。
1004D2（停產，改為生產1004D3)
1004D3，人工操作

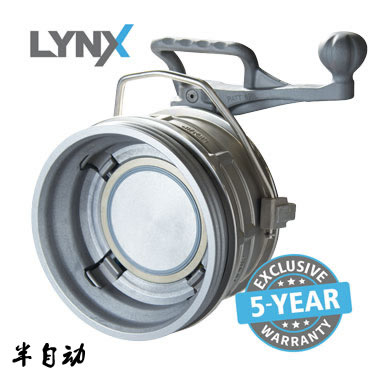

1004D4 API底部灌裝接頭，半自動操作
API底部灌裝配件
1004DRN排放接頭
- 操作員可以容易、安全排放灌裝臂。
- 可與任何API底部灌裝接頭配合。
1004PA�？拷宇^
- 用于整齊停放和固定未在使用中的灌裝臂。
- 可配有�？苛⒅�/或接近開關
選型資料下載
- 1004D3 and the 1005E3 API Bottom Loading Couplers
- OPW Engineered Systems LowTemperature Seal-kit Protects
- 1004D3/1005E3 API BOTTOM LOADING COUPLER Installation, Operation & Maintenance (IOM) Manual
密封件更換工具包
OPW 1004D3/D4 SRK密封件更換包包括更換D3/D4API底部灌裝接頭密封件時所需的所有密封件，建議將密封件更換包作為備件來使用。
密封材質 |
類型 |
|
Buna-N |
1004D3/1005E3 |
1004D3SRK - 0401 |
| 1004D4 |
1004D4SRK - 0401 |
Fluorocarbon |
1004D3/1005E3 |
1004D3SRK - 0402 |
| 1004D4 |
1004D4SRK - 0402 |
EPDM |
1004D3/1005E3 |
1004D3SRK - 0404 |
| 1004D4 |
1004D4SRK - 0404 |

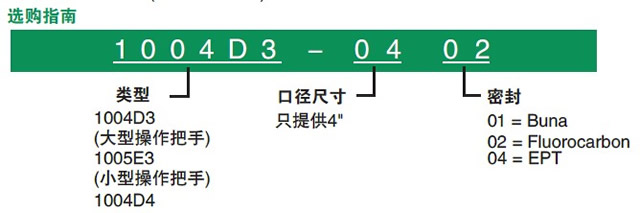

Ordering Guide Units (1004D3 & 1005E3)
OPW 1004D3SRK Seal Replacement Kits include everything needed to change the seals in the 1004D3/1005E3 API Coupler. Seal Replacement Kits are always recommended as spare parts. 4" API 下裝干式接頭 | API 干式接頭(又稱干式閥、干式分離閥、下裝接頭) | OPW鶴管、輸油臂、API接頭 干式閥,OPW鶴管、輸油臂、API接頭 干式閥 | API鶴管 底部裝車鶴管 干式分離閥鶴管、干式分離閥、進口干式分離閥、下裝鶴管干式閥、美國干式分離閥、干式閥泄漏量、美國OPW干式分離閥、API干式閥型號、Api干式閥接口、OPW鶴管、輸油臂、API接頭 干式閥_OPW | API干式接頭(底裝鶴管用干式分離閥、下裝接頭) | 干式接頭,下裝接頭,API干式分離閥,API卸油閥,卸油閥,進口干式接頭 、 底裝鶴管 API干式分離閥鶴管| API干式接頭(底裝鶴管用干式分離閥、下裝接頭) | OPW API干式接頭(底裝鶴管用干式分離閥、下裝接頭) OPW API 干式分離閥
| Seal Material |
Seal Replacement Kit Part # |
| Buna |
1004D3SRK-0401 |
| Fluorocarbon |
1004D3SRK-0402 |
EPT
|
1004D3SRK-0404 |
# |
Description |
Qty |
Material |
Part # |
| 1 |
Body, API Coupler, ALUM, 1004D3 |
1 |
Aluminum A356-T6, ASTM B26 Anodized |
E20064AH |
| 2 |
Spirol Pin |
7 |
Carbon Steel Zinc Plated |
H31396M |
| 3 |
Compression Spring |
2 |
Carbon Steel Zinc Plated |
H31743M |
| 4 |
Interlock |
2 |
316 SST, ASTM A351 CF-8M |
C20062M |
| 5 |
Cam Spring |
5 |
18-8 SST |
H06753M |
| 6 |
Cam Arm, 1004 CPLR, SST |
5 |
SST |
C20063M |
| 7 |
Wave Spring |
1 |
ASTM A693 (17-7 PH SST, H900 Hardened) |
H31091M |
| 8 |
Cylinder |
1 |
ASTM SB241 (Aluminum 6061-T6) |
C21283AH |
| 9 |
Cylinder O-Ring |
1 |
Fluorocarbon |
C21283AH |
| 10 |
Nose Seal, API CPLR, Fluorocarbon |
1 |
Fluorocarbon |
H30483M |
| 11 |
Poppet |
1 |
A356-T6 Aluminum |
D20069AH |
| 12 |
High Pressure Link |
2 |
410 SST Hardened |
H30552M |
| 13 |
Clevis Pin |
2 |
17-4 PH SST |
H30610RE |
| 14 |
Cotter Pin |
2 |
316 SST |
H30206M |
| 15 |
Washer, Flat, SST, 5/16 |
2 |
18-8 SST |
H30554M |
| 16 |
Drive Link |
1 |
316 SST |
C21255EW |
| 17 |
Sleeve, API Coupler, AL, 4" |
1 |
Aluminum A356-T6 ASTM B26 Anodized |
E20013AH (1004D3)
E20026AH
(1005E3) |
| 18 |
Dust Seal |
1 |
Felt |
H30214M |
| 19 |
Tube Spacer, API, SST |
1 |
316 SST. |
C21254RE |
| 20 |
Handle Shaft |
1 |
ASTM A564 (13-8, Condition RH 950 SST) |
C21290RE |
| 21 |
Stuff Box, API and LOK, SSST |
1 |
316 SST |
C20812RE |
| 22 |
O-Ring, Fluorocarbon |
2 |
Fluorocarbon |
H20175M |
| 23 |
O-Ring, Fluorocarbon |
1 |
Fluorocarbon |
H31706M |
| 24 |
Sleeve Bearing |
1 |
Teflon |
H32163M |
| 25 |
Operating Handle |
1 |
316 SST, ASTM, A351 CF-8M |
E20070EW |
| 26 |
Loctite |
As Required |
Threaded Locking Compound |
Type 242 |
| 27 |
Nut, Hex, CST, ZP, 3/8"-24 |
1 |
ZP CST |
H30220M |
| 28 |
Washer, Nord-lock, SST, NL 10ss |
1 |
SST |
H31920M |
| 29 |
6-20 X 3/16" Long Thread Screw |
4 |
Steel, Zinc Plated |
H32149M |
| 30 |
Load Distribution Washer |
1 |
410 SST |
H32246RE |
| 31 |
Roller Bearing |
1 |
Carbon Steel |
H30219M |
| 32 |
Distorted Thread Nut, 10mm |
1 |
Steel, Zinc Plated |
H32256M |
| 33 |
Nameplate, 1004D3-0402, Fluorocarbon |
1 |
0.12 Satin |
H32157M |
| Seal Material |
Coupler Model # |
Nose Seal (10) |
Stuff Box Seal (22) |
Stuff Box Seal (23) |
Cylinder Seal (9) |
Temp. Rating |
| Buna-N 1500 |
1004D3-0401/1005E3-0401 |
H30482M |
H20129M |
H31705M |
H30258M |
-20°F–250°F
(-29°C–121°C) |
| Fluorocarbon |
1004D3-0402/1005E3-0402 |
H30483M |
H20175M |
H31706M |
H30217M |
-20°F–400°F
(-29°C–204°C) |
| EPT E 692 |
1004D4-0404/1005E3-0404 |
H31957M |
H20176M |
H31707M |
H31956M |
-50°F–225°F
(-46°C–107°C) |
API底部灌裝臂接頭配件
|
|
API排放取樣接頭（1004DRN-0400）
從任何API接頭安全取樣 |
API停靠接頭（1004PA-0400） |
|
|
API風帽(1004WC-0400)
惡劣天氣下保護API接頭 |
API排放接頭（1004DRNFULL-0400）
安全排放API底部灌裝臂 |
OPW提供一些配件來提高API終端操作
API排放取樣接頭（1004DRN-0400）從任何API接頭安全取樣
API�？拷宇^（1004PA-0400）
API風帽(1004WC-0400)惡劣天氣下保護API接頭
API排放接頭（1004DRNFULL-0400）安全排放API底部灌裝臂
Accessories
API Coupler Drain Sample Adapter (1004DRN-0400) Safely take samples from any API Coupler
API Coupler Parking Adapter (1004PA-0400)
API Coupler Weather Cap (1004WC-0400) Protects any API Coupler during inclement weather
API Coupler Drain Adapter (1004DRNFULL-0400) Safely drain your API Bottom Loading Arm
1004D3 API Bottom-Loading Coupler
Ordering Info:Coupler: 1004D3-0402-LT
Lo-Temp Seal Kit:1004D3SRK-0402-LT
1004D4 API Bottom-Loading Coupler
Ordering Info:Coupler: 1004D4-0402-LT
Lo-Temp Seal Kit:1004D4SRK-0402-LT
