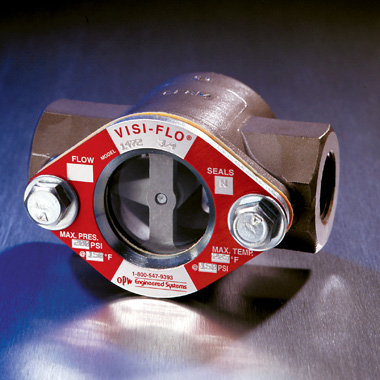

OPW VISI-FLO® 1400 Series Sight Flow Indicators 流量視鏡
OPW VISI-FLO 1400 系列可視流量指示器
OPW工程系統公司提供對作業中的流體進行監控、檢測和顯示的產品。無論客戶是監控石石油產品、液化氣體、溶劑，或是危險的、腐蝕性化學品，OPW的儀器及配件都將幫助客戶控制這些流體。OPW提供完整系列的可視流量指示器，包括流行的VISI-FLO系列。OPW可視流量指示器提供了一種快速、可靠和便宜的途徑，通過該途徑可以核對流速和流向，以及監控流體管線中顏色和澄清度。OPW可視流量指示器各種尺寸、形式和材質可用于廣泛的工業應用中，所有OPW可視流量指示器都通過了1.5倍的額定壓力測試，從而確保其在惡劣的使用環境中擁有- 大的可靠性。
OPW工程系統公司具有60多年視鏡器的生產經驗。在多年的產品設計和制造過程中，我們進行了多次技術革新，使得VISI-FLO成為市場上- 響亮的視鏡流量指示器的產品品牌。VISI-FLO的產品有兩個系列：標準1400系列和1500高壓、高溫系列。OPW 1400 Series VISI-FLO are designed for applications with a maximum operating pressure of 200 PSIG and/or temperature of 225F (107C).
OPW VISI-FLO® Sight Flow Indicators 可視流量指示器 PDF
獨有的三年“不泄露”擔保
VISI-FLO的創新性徑向密封設計為殼體和玻璃視鏡的外徑之間提供了恒定的、不間斷的密封力。與傳統平面密封（通常帶拉桿設計）相比，上述密封方法提供了持續時間更長、密封效果更佳的密封性能。
無需維護
VISI-FLO獨有的螺栓緊固殼體設計無需專門的維護或扭轉工序。因此與使用拉桿來緊固視鏡和密封殼體的產品相比，上述設計更安全、更可靠。
VISI-FLO1400系列可視流量指示器
1400系列VISI-FLO可在200 PSIG的- 大工作壓力和/或225F的溫度下（107C）進行使用。
標準特征
獨有的三年“不漏液”擔�！猇ISI-FLO創新的徑向密封設計為殼體和玻璃視鏡的外徑之間提供了恒定的、不間斷的密封力。與傳統平面密封相比，上述密封方法提供了持續時間更長、密封效果更佳的密封性能。
無需維護——VISI-FLO獨特螺栓緊固殼體設計，無需專門的維護或扭轉工序防止泄漏。與使用拉桿來緊固視鏡和密封件以密封殼體的產品相比，上述設計更安全、更可靠。
尺寸可互換——“FJP”裝有法蘭的VISI-FL?具有端對端尺寸的特征，可與Jacoby-Tarbox、Penberthy和其他制造商生產的其他裝置相匹配。在3/4"、2"、3"和4"中“FJP”裝置可用。
大部分貨物在48小時內裝運
設計真空裝置——85.5%真空中可達635mm（25"）。等同于12.3PSI真空。
OPW VisiFlow 1400 Series可視流量指示器應用
可視流量指示器的主要優勢之一是其顯著的通用性。例如，可用于：
- 在不同行業中。
- 監控并核實通過過濾器、冷卻、入口/出口泵送管線以及許多其他工業過程的液體流動。
- 用于故障排除或用作量表、開關、工藝指標和其他控制裝置的備用裝置。
以下是可視流量指示器可適用的一系列示例。
- 發電廠
新發電廠：可視流量指示器可監控臨界流體流量，例如水電發電機中泵送至渦輪機的潤滑劑和冷卻管線中的水。
老發電廠：在升級期間，可用新型的、更可靠的可視流量指示器代替老化型號（也可使用額外的指示器）。
- 廢水處理
可通過可視流量指示器目視監控過濾過程。
- 常見的安裝點：第二級助吹池泵送管線。
目的：證實已清除污泥，保證高效助吹。
- 石油行業
可通過可視流量指示器目視監控鉆井泵的作業。VISI-FLO用于表示從井下液壓清洗過程泵出的污濁液體。
指示器停止時，是對操作者的信號，表示未正確清理系統，需要采取糾正措施。
VisiFlow Applications Photo
- 化學工業
- 油漆及清漆處理廠：過濾器出現障礙時，可使用可視流量指示器提醒操作者。出現混合樹脂的任何流速下降或變色情況時，表示需要使用新的過濾器。
- 蒸餾作業：可使用可視流量指示器和液體的透明度估計顏色和液體的透明度。琥珀色的液體顏色表示蒸餾適當；棕色表示該過程中斷，要求進行糾正措施。
- 煉油廠：可使用可視流量指示器，監控從儲罐底部排出的水。在指示器中觀察到的油時，表示水已完全排出。
- 制造
在各種生產制造應用中可使用可視流量指示器，包括，例如，用于監控：
- 從壓鑄機制造設備中充氮蓄能器排出的液壓油。
- 合適的冷卻液流量對焊機運行是很重要的。
- 工藝流體高效過濾。
- OEM市場
在大量OEM應用中使用的可視流量指示器，包括，例如：
- 壓縮機制造商應在其產品上進行安裝，從而，- 終用戶在運行時可監控水流至壓縮機頭的情況。
- 脫脂去焊設備制造商使用，監控清洗操作中的循環溶劑，并確定蒸餾/回收工藝的效率。
- 使用蒸發器和過濾系統制造商，監控出口管線中的顏色和液體的透明度，并確認入口管線上適當?shù)囊后w流入情況。
- 其他可能應用：
- 其他可能應用：
- 在鍋爐給水管路上
- 出現障礙時，使用蒸汽疏水閥。
- 出現障礙時，使用蒸汽疏水閥。
- 在冷卻塔線上
- 在蒸餾過程中
- 在造紙機冷凝線上
- 在水冷卻空氣壓縮機上
- 在容器底部，觀察是否為空。
- 在機器軸承的潤滑油管上
- 在飛機運油車上
- 在溶劑回收系統中
- 在脫鹽設備上
- 如有可能，使用液體的地方，就可以使用VISI-FLO！
OPW VISI-FLO Sight Flow Indicators
OPW Engineered Systems offers a complete line of sight flow indicators, including the popular VISI-FLO series.Sight-flow indicators are a cost-effective and efficient way to visually monitor the flow of fluids and to determine if any problems exist at certain points along the industrial process line. VISI-FLO is the most thoroughly engineered sight-flow indicator on the market and is available in three series: the Standard 1400 Series, the 1500 High-Pressure/High-Temperature Series and the 1600 OEM Series.
Exclusive 3-Year "No-Leak" Guarantee: An innovative radial seal creates a constant and uninterrupted sealing force between the body and outside diameter of the glass lens for a longer-lasting and better seal than conventional flat seals
Maintenance-Free Design: Bolt-on-body design requires no special maintenance or torqueing sequence in order to prevent leaks, resulting in safer operation than units using tie rods to fasten the lens and seal to the body
Dimensional Interchangeability: Feature end-to-end dimensions that match Jacoby-Tarbox and Penberthy and other manufacturers' units. Available in 3/4", 2", 3" and 4" sizes
OPW Engineered Systems offers a complete line of sight flow indicators, including the popular VISI-FLO series.
VISI-FLO 1400 Series Sight Flow Indicators
VISI-FLO 1500 Series Sight Flow Indicators
VISI-FLO 1600 OEM Series Sight Flow Indicators
Downloads
OPW-ES Installation Operations Manual H32199PA
Visi-Flo Sight Flow Indicators Flyer
E-Coated Visi-Flo Flyer
VISI-FLO Reference Drawings
VISI-FLO Threaded_0.25-1in
VISI-FLO Threaded _1.25-2in
VISI-FLO Flanged_1in
VISI-FLO Flanged_1.5-2in
VISI-FLO Flanged_6-16in
VISI-FLO Flanged FJP_0.75in
VISI-FLO Flanged FJP_2in
VISI-FLO Flanged FJP_3-4in
VISI-FLO Flanged_3-4in
|
