OPW蒸汽夾套灌裝臂 Insulation and Heating Solution Bottom Loading Arm
OPW

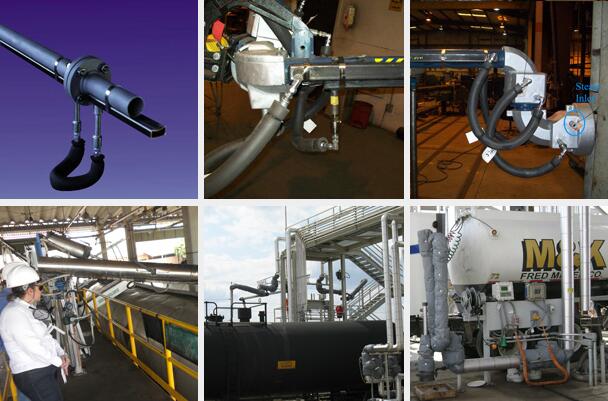

Steam Jacketed Loading Arms
OPW系統工程公司提供- - 完整系列的蒸汽夾套灌裝臂解決方案。所有OPW灌裝臂都可以采用全部或部分蒸汽夾套，以方便輸送如瀝青、熔融硫磺、石蠟、樹脂和其他高粘度或在環境溫度下容易固化的產品。
- 可提供頂部和底部灌裝兩種形式
- 根據處理物料的性質、溫度以及對伸展范圍和靈活性的要求而專門設計。
- 堅固碳鋼或不銹鋼構造
- 可提供2", 3", 4" 和 6"口徑規格

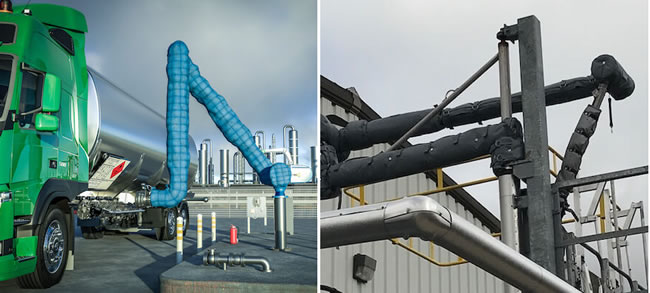

Insulation and Heating Solution Bottom Loading Arm
Insulation and Heating Solutions Data Sheet
Accessories/Options

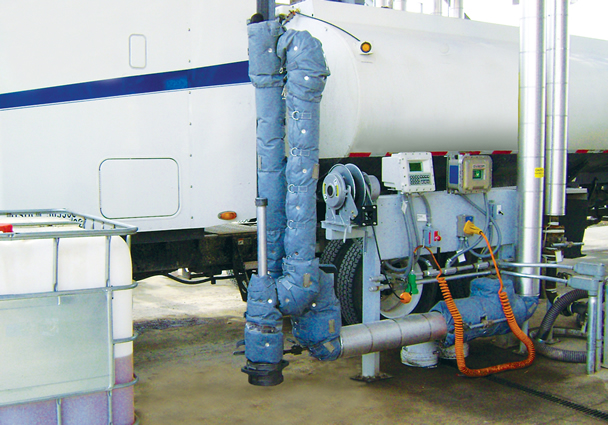

定制隔熱層
OPW可以提供專為您的灌裝臂設計的特制隔熱層。不同于現場搭建的隔熱措施，這些隔熱層可完全拆卸并可重復使用，使其成為灌裝臂的理想解決方案。
Removable & Reusable
更安全—加熱的灌裝臂對操作人員具有潛在的灼傷危險。OPW隔熱層可確保灌裝臂正確隔熱，防止人員傷害。
卓越的隔熱性能
耐用性
結構細節:
內夾套—17 oz/sq. yd Teflon浸漬玻璃纖維布
外夾套—17 oz/sq. yd Teflon浸漬玻璃纖維布
隔熱層—2"厚，低密度的玻璃纖維
玻璃纖維線—涂有Teflon?的玻璃纖維線
附件—具有不銹鋼雙D型環的TEFLON布帶；具有Nomex（諾梅克斯）繩的松緊帶拉繩
ID標簽—不銹鋼壓花
灌裝臂目錄
Following are several example drawings that have been applied in this application.
20285A1
B33F-G419
EGT33F-H917
EJ32F-G322
EJ32F-H691
GT33F-J288
J32F-H649
J32F-H696
J33F-H267
J33F-J362
