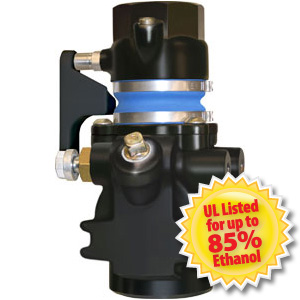

OPW緊急內、外螺紋切斷閥 OPW 10 Plus Emergency Shut-Off Valve

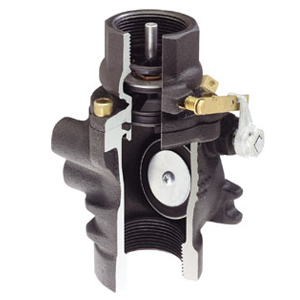

OPW雙級緊急切斷閥
OPW 10 系列緊急切斷閥安裝于加油機下的供油管線上，可以把加油機因碰撞或火災而發生的危險的幾率降低到最低限度。如果加油機因拉扯或碰撞而移動，緊急切斷閥上閥體會在剪切槽處斷裂，閥門會自動切斷燃油通路。
單閥門型的緊急切斷閥只切斷供油通路，雙閥門設計的緊急切斷閥在切斷供油通路的同時，還可防止燃料從加油機內部的管線中流出。
緊急切斷閥的下閥體通過與加油機底殼內的固定桿或與面板連接，達到與混凝土加油機島安全錨定，以確保緊急切斷閥能被正確切斷，起到保護的作用。下閥體通過三個螺栓或一個U形螺栓（不包含在閥內）與固定桿可靠連接。10UBK-015需另外訂購。 切斷閥進油口（底部）為內管螺紋，出油口（頂部）提供內管螺紋、外管螺紋或聯合接頭等多種連接形式。
其他配置選擇包括：吸入系統帶有常閉次級閥門以便維修；進口閥體有外螺紋可跟次級防滲漏系統連接。
材料：
上閥體：鑄鐵；下閥體：鑄鐵；環片：M-19；環片保持器：鍍鋅鋼；桿：銅鎳鉻合金鍍層黃銅；
閥門彈簧：不銹鋼；密封圈：M-19；密封螺母：黃銅，Teflon-涂層；
進口及出口螺紋：11/2" (4 cm) NPT（提供BSPP螺紋），黑色Duragard涂層。
OPW雙級緊急切斷閥性能特點：
高流量： 主閥門處于油流之外，次級閥門保持常開狀態，把流經切斷閥的流體壓頭損失降低到最低限度，并且保護閥門密封圈免受損壞和腐蝕。真正的11/2" (4 cm) 和2" (5 cm) 閥體設計確保最大流量。
火災保護：低溫熔斷合金將在165o F (約74度)時熔斷，并關閉閥門，切斷加油機供油通路。
整體式主閥座和上閥體設計：主閥座設計為上閥體的一個整體式的部分，保證了每次更換上閥體以后您都會擁有一個全新的、干凈的密封面。這種設計還確保了在生產線測試時上、下閥體之間的密封完整性將被檢驗，并可在移去上閥體后對主閥進行全面檢查。Duragard涂層提供超強的抗腐蝕能力。
切斷可靠：不銹鋼主彈簧、特氟綸涂層黃銅螺母、鍍銅鎳鉻合金的黃銅桿設計，防止長時間正常使用而未發生事故時產生焦油積聚或發生腐蝕，從而妨礙閥門的運作。
壓力測試孔：可通過閥體上3/8"(9.5 mm)的測試孔對管道進行壓力測試，而無需破壞任何管路連接。專利溫度瀉壓閥可降低因火災事故導致加油機內部管線內因燃油受熱膨脹而帶來的額外壓力（僅適用于雙閥門緊急切斷閥）。
低外形上閥體：內螺紋上閥體和聯合上閥體雙閥門緊急切斷閥為低外形上閥體，可以直接從OPW單閥門切斷閥進行升級而無需更改現有的管線。多種安裝方式選擇：切斷閥可直接安裝加油機底殼的固定桿或面板上�；蛘哂眠x配的U形螺栓10UBK-015（不包含在閥內）固定在加油島的桿上。通用的下閥體（直接安裝/U形螺栓安裝）能滿足一種閥的多種安裝要求。適用于85%乙醇（E85）。
10 Series Emergency Shut-Off Valves Ordering Specifications
Female Threaded Top (Outlet) Connection Valves
| Model No. |
Body Size |
Connection Threads |
Poppet Configuration |
Application |
Replacement Top |
| in. |
cm |
| 10BF-5725 |
1-1/2 |
4 |
NPT |
Single |
Pressure |
10RFT-5750 |
| 10BFP-5726 |
1-1/2 |
4 |
NPT |
Double |
Pressure |
10FTP-5701 |
| 10RF-2001 |
2 |
5 |
NPT |
Single |
Pressure |
10RFT-5742 |
| 10RFP-2002 |
2 |
5 |
NPT |
Double |
Pressure |
10RFTP-5752 |
Male Threaded-Top (Outlet) Connection Valves
| Model No. |
Body Size |
Connection Threads |
Poppet Configuration |
Application |
Replacement Top |
| in. |
cm |
| 10BM-5825 |
1-1/2 |
4 |
NPT |
Single |
Pressure |
10RMT-5850 |
| 10BHMP-5830 |
1-1/2 |
4 |
NPT |
Double |
Pressure |
10RMTP-5851 |
| 10SBHMP-5830 |
1-1/2 |
4 |
NPT |
Double |
Suction |
10SHMTP-5811 |
| 10RM-2003 |
2 |
5 |
NPT |
Single |
Pressure |
10RMT-5842 |
| 10RMP-2004 |
2 |
5 |
NPT |
Double |
Pressure |
10RMTP-5852 |
Union-Top (Outlet) Connection Valves
| Model No. |
Body Size |
Connection Threads |
Poppet Configuration |
Application |
Replacement Top |
| in. |
cm |
| 10BU-5925 |
1-1/2 |
4 |
NPT |
Single |
Pressure |
10RUTC-5975 |
| 10BUP-5926 |
1-1/2 |
4 |
NPT |
Double |
Pressure |
10UTCP-5901 |
| 10SBUP-5926 |
1-1/2 |
4 |
NPT |
Double |
Suction |
10SUTCP-5911 |
| 10RU-2005 |
2 |
5 |
NPT |
Single |
Pressure |
10RUTC-5962 |
| 10RUP-2006 |
2 |
5 |
NPT |
Double |
Pressure |
10RUTCP-5972 |
| Note: All BSPP Thread Shear Valves must be ordered through Europe or China office. |
10 Plus Emergency Shut-Off Valve Ordering Specifications
| Model No. |
Body Size |
Body Weight |
Connection Threads |
Poppet Configuration |
Application |
Mounting System |
| in. |
cm |
lb. |
kg |
| 10P-0150 |
1-1/2" |
4 |
6.7 |
3.05 |
NPT |
Single |
Pressure |
Combination |
| 10P-0152 |
1-1/2" |
4 |
6.8 |
3.1 |
NPT |
Double |
Pressure |
Combination |
| NEW E85 10P-0152E85 |
1-1/2" |
4 |
6.8 |
3.10 |
NPT |
Double |
Pressure |
Combination |
10 Plus Series Instruction Sheet Order Number: 201614
Replacement Parts
| Part Number |
Description |
| 10RPLUS-0150 |
10 Plus Single Poppet Replacement Top |
| 10RPLUS-0152 |
10 Plus Double Poppet Replacement Top |
| 202950 |
Tetraseal |
| 200143 |
Safety Hub/Fusible Link |
|
