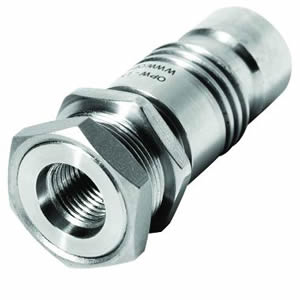

OPW “L”系列氫氣灌裝接收插口
OPW “L”系列的氫氣接收插口是設計用來在轎車、輕型卡車、運貨車輛和公交巴士上使用的。所有的OPW氫氣灌裝接收插口都是按精確的工程規范設計和制造的，以確保灌裝過程的安全性和高效率。這種接收插口必須與OPW氫氣灌裝噴嘴聯接使用。
結構材質
主體：316L不銹鋼，帶不銹鋼夾具
密封：專為高壓NGV類用途設計的特殊配方聚合物和彈性材料
性能特點
◆ 耐用、抗腐蝕的材質結構 – 所有OPW接收插口均采用不銹鋼材質制作。這種材質久經考驗，能承受嚴酷的灌裝環境條件。
◆ 無接觸式止逆閥 -每個OPW 氫氣接收插口中都包含一個高度可靠的無接觸式止逆閥，只有當灌裝操作中出現差壓時該閥門才會打開。
◆ 獨特的密封系統 -所有OPW氫氣接收插口中的密封系統均包括一個不銹鋼制的提升閥片，與位于插口器身中、朝向后方的密封互相對齊。這樣的設計可以防止高流量條件下的密封件磨損和雜質硬塊造成的阻塞。密封材料具有超長的使用壽命，能防止蠕變和其他變形，在所有操作壓力和溫度條件下都具有超強抗磨耗能力。提升閥片也采用316L不銹鋼材質，其拋光表面即使在很低的背壓條件下也能確保可靠密合。
◆ 高流量/快速灌裝能力 - “L”系列新型收油接口具有大得多的流量通過能力。其流道設計可通過很高的流量，且壓降很低，并能防止形成甲烷水合物。
◆ 悶頭式或直通式螺紋 – 為用戶提供根據經濟性選擇不同接收插口組配的可能�！盠”系列氫氣接收插口可選擇是否配供過濾器、其殼體也可選擇是否帶有悶頭安裝孔。外購悶頭螺帽的代價也低于普通的不銹鋼管件。LH5000接收插口采用直通螺紋，無過濾器。LK5000接收插口則可安裝悶頭，配裝0.4毫米過濾器。
◆ 可選配0.4毫米過濾器–LK5000/LK3600接收插口在止逆閥之前裝有一個過濾器。過濾器用來截留聚積在車輛氫氣接收插口中及其周圍的道路煙塵。過濾器能保護氫氣接收插口中的密封件及車輛燃料系統部件免受高速氣流中挾帶顆粒造成的損壞。該部件是可維修的，利用OPW供應的專用工具可進行拆卸和重新安裝。
◆ 特定的對接接頭型面設計 –接收插口的對接型面通過專門設計以消除誤接到CNG等其它形式的燃料系統的可能性。
◆ 每件產品分別進行泄漏測試和檢驗，并附以可跟蹤的產品批號。
◆ 機構認證申報正在審查中。
規格：
-低流量：3600磅/吋2壓力下時為2000標準呎3/分鐘
溫度范圍：-40℉到250℉
(-40℃到120℃)
重量：0.50磅（0.23千克）
接收插口Cv：0.91（無過濾功能時）
0.83（有過濾功能時）
設計壓力：6250磅/吋2（430巴）
|
