OPW Swivel Joints For 60 Years
OPW工程系統公司生產的旋轉接頭廣泛應用于化工、石油、石化、煉油、采礦、蒸餾、釀造、油墨、涂料工業，以及農業灌溉和施肥。設計、工廠和維護工程師會在軟管管道、灌裝臂、軟管盤、下水道疏通設備和污水處理設備以及各種工藝機械中使用OPW旋轉接頭。他們也會在機床冷卻液輸送、桶料灌裝以及各種近距離液體和干散貨輸送用途中使用。 多功能性是OPW工程系統公司旋轉接頭的關鍵，這使在負壓或真空條件下使用剛性金屬管進行液體和干散貨裝卸成為可能，并解除了繁重操作和笨重軟管所帶來的困境或危險。
OPW公司的設計工作在先進的CAD系統支持下，可以更快、更準確滿足客戶的技術要求。OPW旋轉接頭經久耐用、質量可靠、便于操作和維護。可選擇的材質包括不銹鋼、鑄鋼、結構鋼、球墨鑄鐵、鋁和銅，可以滿足客戶-嚴苛的規格需求。專業規格有分體法蘭型、夾套型、內襯型和鍍膜型。

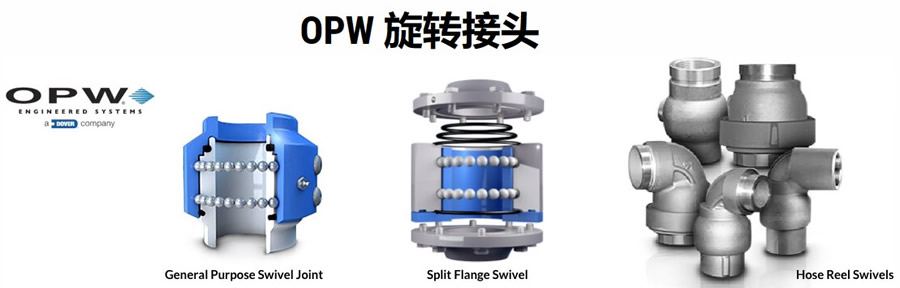

OPW通用旋轉接頭 – 3000 系列
提供各種材料、尺寸和樣式，幾乎可以滿足任何應用。
尺寸：3/4“ 至 12”
標準材料：鋁，青銅，碳鋼，球墨鑄鐵，316不銹鋼
標準密封件：丁腈橡膠， 碳氟化合物， 聚四氟乙烯， 三元乙丙橡膠， 氯丁橡膠， 卡雷斯
端部連接：FNPT，150/300 ANSI 法蘭端，對接/承插焊
8000 系列 ENDURA 剖分法蘭旋轉接頭
OPW 工程系統的Endura 雙剖分法蘭（DSF）旋轉接頭代表了旋轉技術中的佼佼者。Endura 專為輸送酸、溶劑、石化產品和其他有毒液體等有害物質而設計，為裝載臂旋轉接頭性能設定了標準。
標準尺寸：2 英寸、3 英寸、4 英寸
標準材料：碳鋼、不銹鋼
標準密封件：丁腈橡膠、碳氟化合物、聚四氟乙烯、三元乙丙橡膠、氯丁橡膠
端部連接：FNPT，150/300 ANSI 法蘭，對焊

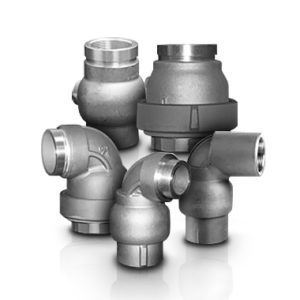

OPW軟管卷盤旋轉接頭
OPW旋轉接頭是許多軟管卷盤應用的一個組成部分。OPW生產各種專為軟管卷盤設計的旋轉接頭。此外，我們有能力定制軟管卷盤旋轉接頭，以適應您的特定應用。
20VO型旋轉接頭 鋁結構標準密封件：丁腈橡膠、氟橡膠、聚四氟乙烯、三元乙丙橡膠、氯丁橡膠 2“ FNPT x 2/<>” 唯特利
30VO型旋轉接頭 鋁結構標準密封件：丁腈橡膠、氟橡膠、聚四氟乙烯、三元乙丙橡膠、氯丁橡膠 2“ FNPT x 2” 唯特利
3627VO 型旋轉接頭鋁結構標準密封件：丁腈橡膠、氟橡膠、聚四氟乙烯、三元乙丙橡膠、氯丁橡膠 3“ FNPT x 3” 唯特利
3637VO 型旋轉接頭鋁結構標準密封件：丁腈橡膠、氟橡膠、聚四氟乙烯、三元乙丙橡膠、氯丁橡膠 3“ FNPT x 3” 唯特利
30 型旋轉接頭標準材料：碳鋼、316 不銹鋼、鋁 標準密封件：丁腈橡膠、氟橡膠、聚四氟乙烯、三元乙丙橡膠、氯丁橡膠 12/<>“ 至 <>” 尺寸 FNPT，ANSI 法蘭

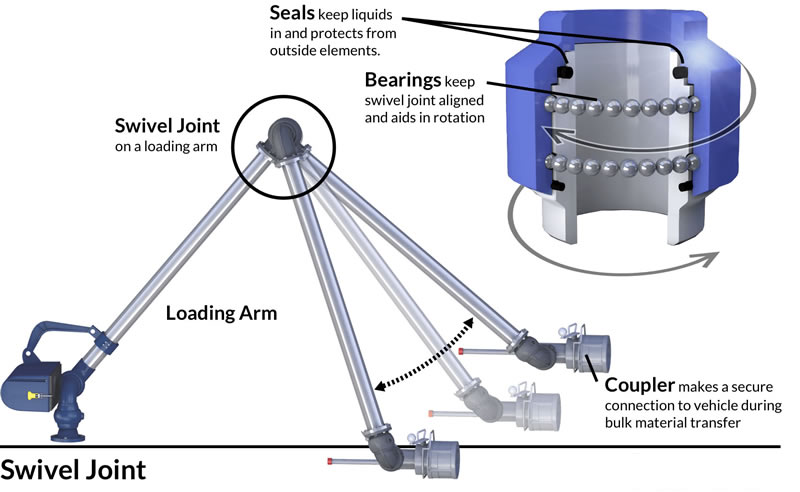

OPW工程系統的裝配式和鑄球軸承旋轉接頭允許您構建一個金屬管道系統，允許在任何方向上輕松移動。OPW工程系統的旋轉接頭可移動，靈活可靠，按照最高質量標準設計和制造，包括精密加工和100%熔透焊接，具有特殊的設計特點，包括：
1. 緊密密封
O形圈提供緊密密封，而不會妨礙旋轉動作
精確加工和微精加工的凹槽可最大限度地減少密封磨損
提供丁腈橡膠、氟橡膠 、EPT、氯丁橡膠、卡雷斯 和其他密封材料
特氟龍 密封件有彈簧通電或硅膠/氟橡膠 封裝
2. 真正的滾珠軸承軸承對中
車身和尾部由雙列滾珠軸承鎖定在一起
滾道加工成精確的公差
雙滾道設計確保正確對準，并防止因溫度變化和重徑向載荷引起的粘合
碳鋼旋轉接頭具有硬化的滾道，以最大限度地提高承載能力
滾珠軸承為硬化、精密研磨鋼
不銹鋼旋轉接頭具有不銹鋼軸承
所有 OPW 旋轉接頭均可根據特殊訂單提供不銹鋼軸承
3. 受保護的軸承室
保護性內 O 形圈密封可防止產品進入軸承室
外部密封可防止雨水、污垢和其他污染物進入
兩個密封件均保持潤滑
4. 無需現場調整
滾珠由工廠安裝的活塞固定到位，無需調整即可保持軸承性能
5. 易于潤滑
所有 OPW 旋轉接頭均在工廠進行預潤滑
所有 3/4“、1” 和浸沒式旋轉接頭均經過永久潤滑
座圈之間的潤滑脂接頭接受標準潤滑脂槍，可用于需要現場潤滑的旋轉接頭
非潤滑旋轉接頭可根據特殊訂單提供

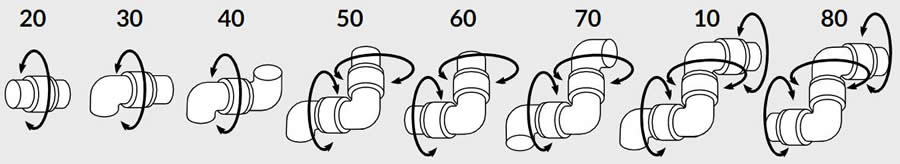

OPW旋轉接頭樣式
旋轉接頭通常有一個、兩個和三個旋轉平面，具有幾乎無限的靈活性。五種不同金屬和密封材料的標準組合涵蓋壓力、溫度、耐腐蝕性和承載能力，完全在大多數應用要求的范圍內。
OPW Engineered Systems' fabricated and cast ball bearing swivel joints allow you to construct a metal piping system that permits easy movement in any direction. Moveable, flexible and reliable, OPW Engineered Systems' swivels are designed and built to the highest quality standards, including precision machining and 100% penetration welding, with special design features that include:
GENERAL PURPOSE SWIVEL JOINTS – 3000 SERIES
Available in a variety of materials, sizes, and styles to meet virtually any application.
- Sizes: 3/4” to 12”
- Standard Materials: Aluminum, Bronze, Carbon Steel, Ductile Iron, 316 Stainless Steel
- Standard Seals: Buna-N, Fluorocarbon, PTFE, EPDM, Neoprene, Kalrez?
- End Connections: FNPT, 150/300 ANSI Flanged Ends, Butt/Socket Welds
8000 SERIES ENDURA SPLIT FLANGE SWIVELS
The Endura? Dual Split Flange (DSF) swivel joint from OPW? Engineered Systems represents the best in swivel technology. Specifically designed for the transfer of hazardous materials such as acids, solvents, petrochemicals and other toxic fluids, Endura? sets the standard in Loading Arm Swivel performance.
- Standard Sizes: 2 in., 3 in., 4in.
- Standard Materials: Carbon Steel, Stainless Steel
- Standard Seals: Buna-N, Fluorocarbon, PTFE, EPDM, Neoprene
- End Connections: FNPT, 150/300 ANSI Flanges, Butt Weld
HOSE REEL SWIVELS
An integral part of many hose reel applications is an OPW Swivel Joint. OPW produces a variety of Swivel Joints designed specifically for Hose Reels. In addition, we have the ability to customize a hose reel swivel to fit your specific application.
- Style 20VO Swivel Joint Aluminum Construction Standard Seals: Buna, Fluorocarbon, PTFE, EPDM, Neoprene 2” FNPT x 2?” Victaulic
- Style 30VO Swivel Joint Aluminum Construction Standard Seals: Buna, Fluorocarbon, PTFE, EPDM, Neoprene 2” FNPT x 2” Victaulic
- Style 3627VO Swivel Joint Aluminum Construction Standard Seals: Buna, Fluorocarbon, PTFE, EPDM, Neoprene 3” FNPT x 3” Victaulic
- Style 3637VO Swivel Joint Aluminum Construction Standard Seals: Buna, Fluorocarbon, PTFE, EPDM, Neoprene 3” FNPT x 3” Victaulic
- Style 30 Swivel Joint Standard Materials: Carbon Steel, 316 Stainless Steel, Aluminum Standard Seals: Buna, Fluorocarbon, PTFE, EPDM, Neoprene ?” to 12” sizes FNPT, ANSI Flanged
|
