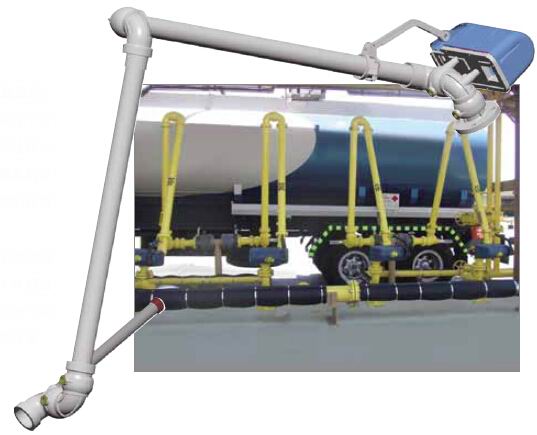

OPW M-32-F “A”字型灌裝臂
“A”字型框架是一種較為常見的灌裝臂配置型式。它具有良好的靈活性、可達距離長，且使用操作十分方便。它可在高度或傾角方面調整到車輛裝卸過程中的任意位置。灌裝臂可以向上收起，以接近垂直的位置收藏起來，并能方便地轉動，從而朝裝車站的任意一側進行灌裝。
“A”字型緊湊的外形使灌裝臂能夠相對靠近地安裝在一起，往往安裝在與槽車聯接要求的高度大體相當?shù)牧⒅�。它們也可以相鄰地安裝在階梯上升的立柱上，互相交疊，從而可對多艙室的槽車同時進行灌裝。
“A”字型框架灌裝臂通常用于對公路槽車進行底部灌裝，但也可以用于頂部灌裝和卸料操作。一般都配有干式快換接頭、活接頭或其他緊配合灌裝用接頭。300磅進口法蘭和無縫管都適用于包括丙烷和丁烷在內的液化石油氣用途。
便于存放到遠離車輛的位置上
用在涉及多種產品的用途中時，可以安裝在與另
一個灌裝臂緊鄰的位置上
可以安全地存放，保證車輛的安全開檔
可以容易地實現折疊
立柱安裝高度低

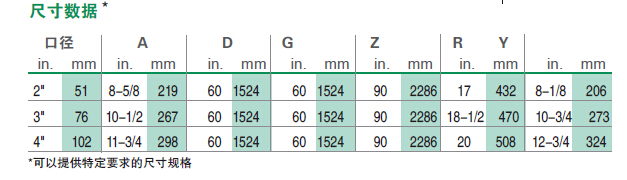

可提供2", 3" 和 4"口徑
可提供碳鋼、不銹鋼、鋁和特種合金材質
可提供法蘭式、螺紋式或全焊接結構
液化石油氣用途的灌裝臂（LPG-32-F）采
用全焊接結構
采用碳鋼和不銹鋼材質的帶300磅法蘭的焊
接組件

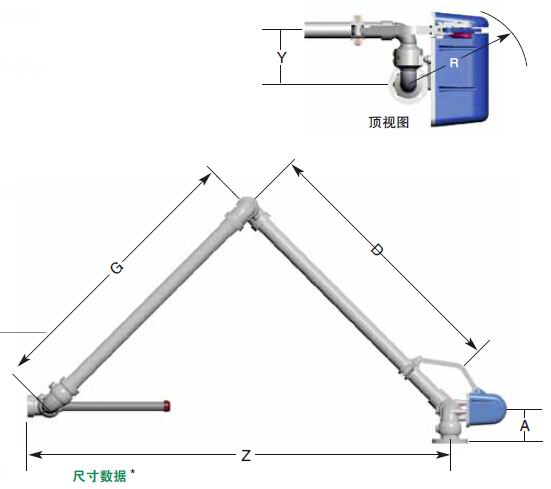

”A”字型框架灌裝臂:
“A”字型框架是一種較為常見的灌裝臂配置型式。它具有良好的靈活性、可達距離長，且使用操作十分方便。它可在高度或傾角方面調整到車輛裝卸過程中的任意位置。灌裝臂可以向上收起，以接近垂直的位置收藏起來，并能方便地轉動，從而朝裝車站的任意一側進行灌裝。
“A”字型緊湊的外形使灌裝臂能夠相對靠近地安裝在一起，往往安裝在與槽車聯接要求的高度大體相當?shù)牧⒅�。它們也可以相鄰地安裝在階梯上升的立柱上，互相交疊，從而可對多艙室的槽車同時進行灌裝。
“A”字型框架灌裝臂通常用于對公路槽車進行底部灌裝，但也可以用于頂部灌裝和卸料操作。一般都配有干式快換接頭、活接頭或其他緊配合灌裝用接頭。進口法蘭和無縫管都適用于包括丙烷和丁烷在內的液化石油氣用途。
提供2” —4”規格
可提供碳鋼、不銹鋼和鋁合金材質
立柱安裝高度低
可提供法蘭式、螺紋式或全焊接結構
液化石油氣用途的灌裝臂（LPG-32-F）采用全焊接結構
可定制
優點
便于操作/控制
去除了笨重軟管
便于存放到遠離車輛的位置上
用在涉及多種產品的用途中時，可以安裝在與另一個灌裝臂緊鄰的位置上
可以安全地存放，保證車輛的安全開檔
可以容易地實現折疊
配件/選項
灌裝臂隔熱 – OPW可以提供專為您的灌裝臂設計的特制隔熱層。不同于現場搭建的隔熱措施，這些隔熱層可完全拆卸并可重復使用，使其成為灌裝臂的理想解決方案。
點擊此處查看灌裝臂隔熱層介紹
接地/連接—建議用于頂部/噴射灌裝。為所有灌裝臂設計使用。
電子接地確認控制器
CIVACON?8030型接地確認控制器與目前的運輸接地系統都是相兼容的�？刂破魃吓鋫淞税l(fā)送許可信號允許灌裝運行開始的功能，而在接地不良的情況下，則發送不許可的信號并停止灌裝操作。
干式快換接頭 – 在OPW有許多選擇可用于您的灌裝臂端部連接。從經典的Kamlok?快換接頭到Epsilon?干式接頭，總有一款能滿足您的需求。
API底部灌裝接頭
通常用于灌裝石油產品，OPW提供幾種配件可用于輸送石油產品。
灌裝閥門
6400系列水平灌裝閥
– OPW灌裝閥的設計結構能夠在不引起對管線產生震動的前提下有效地切斷流體
可變的關閥速率
提供3” 和4”規格，鋁合金結構
TTMA法蘭連接
球閥（每個應用/規格）
氣動控制平衡灌裝臂– 替代傳統的彈簧平衡灌裝臂，氣動控制系統推動灌裝臂動作。
Loader Library
All OPW Loading Arms can be customized to fit your specific application requirements. We do offer a series of Standard/ optimized solutions that are commonly specified. These optimized selections can be expedited to meet faster delivery requirements.
3” Bottom Loading Arm
Ductile Iron/Carbon Steel/ Aluminum Construction
96” Reach
M32F-3
Same as above in 4” (M32F-4)
|
