OPW無支撐懸臂式底部灌裝臂

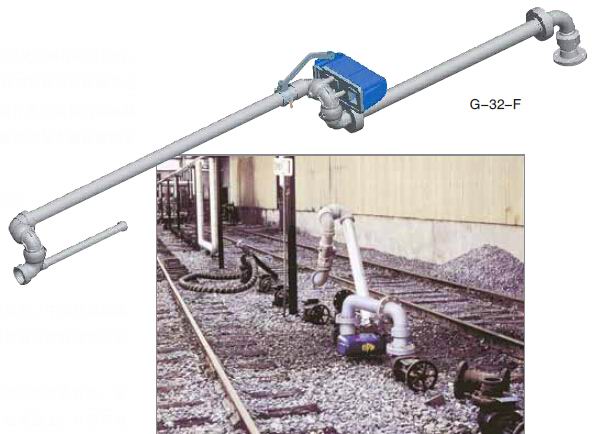

OPW G-32-F無支撐懸臂式底部灌裝臂
這種重載型配置是專為較大范圍內的靈活操作而設計的，其結構中至少有5個可旋轉平面，因此在與鐵路或公路槽車進行緊密聯接時有很好的靈活性，并可用作航空燃料的加油裝置。其外側旋轉接頭和灌裝臂可在高度或傾角方面調整到車輛裝卸所需的任意位置。
無支撐懸臂式灌裝臂具有極大的靈活性，并可有多種變型。它可以配裝干式快換接頭、活接頭、快速接頭或客戶所要求的其他各種終端接頭，用于連接到槽車的側面、后面或下方。中間的旋轉接頭往往可以用來降低其平面高度，以達到與鐵路槽車底部連接時所需要的空間要求。這種灌裝臂通常安裝在地面上或接近地面的高度，長度可變的灌裝臂可以安裝在階梯上升的管座上，從而可將多個灌裝臂緊湊地存放在有限的空間內。
無支撐懸臂式底部灌裝臂優點
便于操作/控制
高度容易調整變化
可以安全的存放，保證車輛的安全開檔
容易與車輛的底部進行連接
高度靈活，可補償車輛停放的位置不當
交替折疊式存放，完全不浪費空間
型面位置低
可到達距離長
至少有5個旋轉平面
存放空間緊湊
扭力彈簧式平衡裝置
外側雙平面旋轉接頭
可提供2", 3", 4" 和 6"口徑規格
可提供碳鋼、不銹鋼、鋁和特種合金等材質
可選用法蘭式、螺紋式或全焊接結構
OPW無支撐懸臂式底部灌裝臂
這種重載型無支撐懸臂式底部灌裝臂配置是專為較大范圍內的靈活操作而設計的，其結構中至少有5個可旋轉平面，因此在與鐵路或公路槽車進行緊密聯接時有很好的靈活性，其外側旋轉接頭和灌裝臂可在高度或傾角方面調整到車輛裝卸所需的任意位置。無支撐懸臂式灌裝臂具有極大的靈活性，并可有多種變型。它可以配裝干式快換接頭、活接頭、快速接頭或客戶所要求的其他各種終端接頭，用于連接到槽車的側面、后面或下方。中間的旋轉接頭往往可以用來降低其平面高度，以達到與鐵路槽車底部連接時所需要的空間要求。
這種灌裝臂通常安裝在地面上或接近地面的高度，長度可變的灌裝臂可以安裝在階梯上升的管座上，從而可將多個灌裝臂緊湊地存放在有限的空間內。

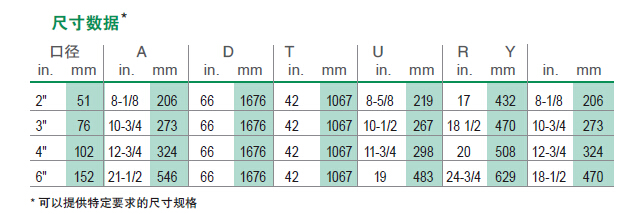

可提供2"— 6"口徑規格
可提供碳鋼、不銹鋼、鋁合金等材質
特別適用于鐵路槽車底部灌裝
提供定制
優點
便于操作/控制
去除了笨重軟管
型面位置低、可到達距離長，特別適用于鐵路槽車卸載。
高度容易調整變化
可以安全的存放，保證車輛的安全開檔
容易與車輛的底部進行連接
可靈活補償車輛停放的位置不當
交替折疊式存放，完全不浪費空間
能折疊成V字型，方便緊湊存放
Accessories / Options
加熱—灌裝臂可以采用全部或部分的蒸汽夾套，以便高效率地輸送瀝青、熔融硫磺、石蠟、樹脂和其他高粘度或在環境溫度下容易固化的產品。 點擊此處獲取更多關于OPW加熱灌裝解決方案的信息。
灌裝臂隔熱—OPW可以提供專為您的灌裝臂設計的特制隔熱層。不同于現場搭建的隔熱措施，這些隔熱層可完全拆卸并可重復使用，使其成為灌裝臂的理想解決方案。
點擊此處查看灌裝臂隔熱層介紹 可拆卸，可重復使用
更安全—加熱的灌裝臂對操作人員具有潛在的灼傷危險。OPW隔熱層可確保灌裝臂正確隔熱，防止人員傷害。
卓越的隔熱性能
耐用性
結構細節
內夾套—17 oz/sq. yd Teflon?浸漬玻璃纖維布
外夾套—17 oz/sq. yd Teflon?浸漬玻璃纖維布
隔熱層—2"厚，低密度的玻璃纖維
玻璃纖維線—涂有Teflon?的玻璃纖維線
附件—具有不銹鋼雙D型環的TEFLON?布帶；具有Nomex（諾梅克斯）繩的松緊帶拉繩
ID標簽—不銹鋼壓花
接地/連接—建議用于頂部/噴射灌裝。為所有灌裝臂設計使用。
電子接地確認控制器
CIVACON?8030型接地確認控制器與目前的運輸接地系統都是相兼容的。控制器上配備了發送許可信號允許灌裝運行開始的功能，而在接地不良的情況下，則發送不許可的信號并停止灌裝操作。
.jpg)
安全拉斷接頭
專為發生意外拉斷的情況保護設備、管道和人員而設計的。并在連接公路槽車或鐵路槽車提供保護。
|
