CIVACON 8130 型光學防溢流及靜電接地檢測器
電子裝車控制器
Optic Rack Monitor Model 8130 for Bottom & Top Loading

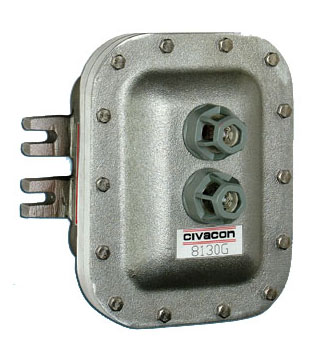

Civacon 8130 Optic Overfill Protection Monitor
CIVACON 8130 型光學防溢流及靜電接地檢測器可同時進行防溢流和靜電接地檢測，它采用工業標準級的光學信號可同時檢測12 個配光學防溢流傳感器的油倉。它具有工作可靠、易于安裝、重量輕等特點。
CIVACON 8130 型光學防溢流及靜電接地檢測器
資料下載
規格性能參數：
- Input Requirements: 120VAC 60 Hz, 10 VA 240VAC also available
- Output Relay Contacts: 240VAC — 5A
- Electrical Connections: Internal terminal strips
- Enclosures: NEMA7 explosion proof aluminum housing
- Approvals: UL/CUL Class I, Division I, Groups C&D

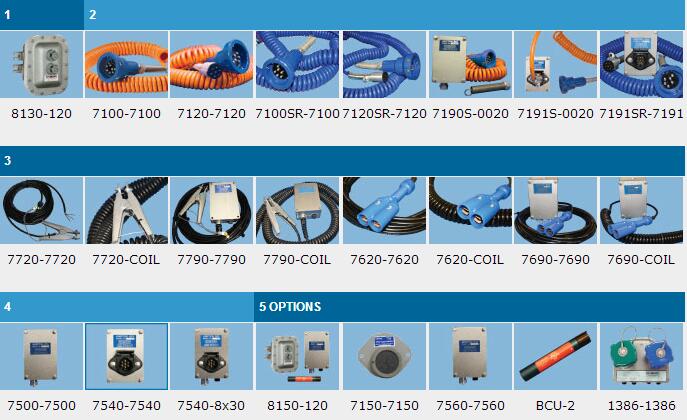

Order Guide訂貨指南：
- Monitors - 8130-8130 Optic rack monitor with indicator lamps, integrated ground verification
- 8150-8150 Optic rack monitor with indicator lamps, ground verification and "Smart Remote" tamper-resistant keyed bypass switch
- Optic Plug & Cords - 7120-7120, Optic plug with 30’ 10-conductor coiled cord and 7-pin breakaway plug
- 7100SR-7100, Optic plug with 30’ 6-conductor blue coiled cord for Scully replacement
- 7120SR-7120, Optic plug with 30’ 6-conductor blue coiled cord for Scully replacement and 7-pin breakaway plug
- 7190S-0020, 7100-7100 Optic plug with 30’ coiled cord and 7500-7500 junction box
- 7120-7120 Optic Breakaway Plug with 30’ coiled cord and 7540-7540 breakaway junction box
- Grounding Cable & Clamps - 7720-7720, Ground Verification Clamp with 40’ straight cord
- 7720-COIL, Ground Verification Clamp with 30’ coiled cord
- 7620-7620, Ground Verification Plug & Cord Set for dual ball application with 30’ straight cord
- 7620-COIL, Ground Verification Plug & Cord Set for dual ball application with 30’ coiled cord
- Junction Boxes - 7500-7500, Junction Box for Optic, Thermistor and Ground verification Plug & Cord Sets (Non-Breakaway)
- 7540-7540, Junction Box with 7-pin socket for Cane Probes or Breakaway Optic Plug & Cord Sets
- 7540-8X30, Junction Box with 7-pin socket for Breakaway Optic Plug & Cord Sets, Includes bypass connection for 8130 Optic Rack Monitor (Does NOT include BCU-2)
- Options - 8150-120, 8130-120 Optic Rack Monitor with Ground Verification, Red/Green Indicator Lights, Includes 7560-7560 Junction Box and one BCU-2 Bypass Control Unit
- 7150-7150, Optic Plug Hanger
- 7560-7560, Junction Box with bypass connection for 8150 Optic Rack Monitor (Does not include BCU-2 Bypass Control Unit)
- BCU-2, Bypass Control Unit for 8150 Optic Rack Monitor (7560-7560 or 7540-8X30 Junction Box required)
- 1386-1386, Opti/Therm Rack Monitor Tester
OPW工程系統公司提供完整系列的Civacon牌裝車控制器，用于監控裝卸操作過程。這種控制器能感知傳感器類型、儲罐內的液體狀態、是否發出過量灌裝并確認接頭狀態。
圖片和鏈接到各個產品頁面
|
|
光學裝車控制器（8130型）—用于配備用光學傳感器的車輛進行底部灌裝操作（特別是美國西部和加拿大） |
光學—熱感應裝車控制器（8460/8580型）—用于配備用光學或熱敏傳感器的車輛進行底部灌裝操作（特別是美國東部和加拿大） |
|
|
光學裝車控制器（8130型）—用于頂部灌裝鐵路槽車或罐車是防止過量灌裝 |
|
光學裝車控制器（8130型）—用于配備用光學傳感器的車輛進行底部灌裝操作（特別是美國西部和加拿大）
光學—熱感應裝車控制器（8460/8580型）—用于配備用光學或熱敏傳感器的車輛進行底部灌裝操作（特別是美國東部和加拿大）
光學裝車控制器（8130型）—用于頂部灌裝鐵路槽車或罐車是防止過量灌裝。
接地確認控制器（8030型）—用于監控接地狀況
配件: - 插座和導線
- Model 8460SRC Automatic Switching Scully Replacement Chassis
你的需求是什么？
- 頂部灌裝防過溢
- 帶光學/熱感應裝車控制器底部灌裝槽車
- 底部灌裝光學裝車控制器
- 接地確認
主頁 > 產品 > 灌裝系統 > 灌裝系統配件 > 光學裝車控制器 > 8130型光學裝車控制器，用于配備用光學傳感器的車輛進行底部灌裝操作
8130型光學裝車控制器，用于配備用光學傳感器的車輛進行底部灌裝操作
由控制器產生的獨特的脈沖本質安全電氣信號通過彈簧導線和光學制式插頭傳送到傳感器上。當輸送設備上的傳感器為干狀態，一個信號傳回給控制器。如果信號達到預設狀態值，控制器就會變?yōu)樵试S狀態。允許狀態下會關閉一組繼電器觸點，依次會使8100系列光學裝車控制器前端的狀態燈從紅色“不許可”變?yōu)榫G色（允許），并傳送信號給終端自動化系統(T.A.S.)。
如果灌裝過程中，傳感器變?yōu)闈竦�，控制器會感應到這種狀態并打開繼電器。當繼電器被打開，狀態顯示器會變?yōu)榧t色（不許可），傳到終端自動化系統(T.A.S.)的允許信號也會斷開。帶接地確認的8130光學控制器，可以顯示光學傳感器的允許或不允許狀態和操作方式。
特點和優點
光學監控與接地確認一體
可以監控多達12個光學傳感器
采用工業標準的光學信號格式
LED燈使用壽命長，可靠穩定。
質量輕但結構堅固，方便處理、掛載和安裝。
提供獨有“遠程控制”防偽鍵式旁路開關；提供靈活性并提高安全性。
選購指南
控制器
8130-8130光學裝車控制器，帶指示燈和接地確認
8130-240光學裝車控制器，帶接地確認，紅綠指示器，240伏。
桿式探頭
1300HS-3062 光學桿式探頭（鋁制），62"標準長度，帶通用夾，30'彈簧導線和7針插頭
1300KMLS-3062 光學桿式探頭（鋁制），62"標準長度，帶Kamlok接頭，30'彈簧導線和7針插頭
1400RHS-3060 光學桿式探頭（不銹鋼），60"標準長度，帶通用夾，30'彈簧導線和7針插頭
1400RKMLS-3060 光學桿式探頭（不銹鋼），60"標準長度，帶Kamlok接頭，30'彈簧導線和7針插頭
接線盒
7500-7500接線盒，用于光學、熱感應和接頭確認插頭和線塞（非斷開）
7540-7540 7針插座接線盒，用于 桿式探頭或光學分離式插頭和線塞
7540-8X307針插座接線盒，用于光學分離式插頭和線塞。帶旁路接頭用于8130光學裝車控制器（不包括BCU-2）
接地電纜和夾
7720-7720接地確認夾，帶40’平直導線
7720-COIL接地確認夾，帶30’彈簧導線
7790-7790接地確認夾，帶40’平直導線和7500-7500接線盒
7790-COIL接地確認夾，帶30’彈簧導線和7500-7500接線盒
7620-7620接地確認插頭和線塞，雙球帶30’平直導線
7620-COIL接地確認插頭和線塞，雙球帶30’彈簧導線
7690-7690接地確認插頭和線塞，雙球帶30’平直導線，7500-7500接線盒
7690-COIL接地確認插頭和線塞，雙球帶30’彈簧導線，7500-7500接線盒
Junction Boxes 接線盒
選項
8150-120, 8130-120光學裝車監控器，帶接頭確認器、紅綠指示器、7560-7560接線盒和一個BCU-2旁路控制單元
7560-7560接線盒，帶旁路接頭，用于8150光學裝車控制器（不包括BCU-2旁路控制單元）
BCU-2旁路控制單元，用于8150光學裝車控制器（需要7560-7560 或7540-8X30接線盒）
| ? |

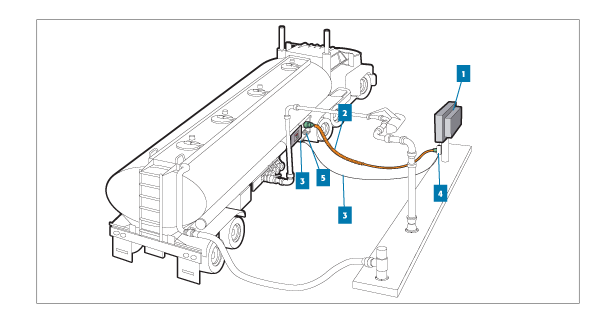

產品 |
產品編號 |
描述 |
| 1 |
裝車控制器 |
8130-120 |
光學裝車控制器，帶接地控制器、紅綠指示燈。提供120或240伏 |
| 2 |
2 桿式探頭（選1） |
1300HS-3062 |
光學桿式探頭（鋁制），62"標準長度，帶通用夾，30'彈簧導線和7針插頭 |
| 1300KMLS-3062 |
光學桿式探頭（鋁制），62"標準長度，帶Kamlok接頭，30'彈簧導線和7針插頭 |
| 1400RHS-3060 |
光學桿式探頭（不銹鋼），60"標準長度，帶通用夾，30'彈簧導線和7針插頭 |
| 1400RKMLS-3060 |
光學桿式探頭（不銹鋼），60"標準長度，帶Kamlok接頭，30'彈簧導線和7針插頭 |
| 3 |
接線盒 |
7500-7500 |
接線盒，用于光學、熱感應和接頭確認插頭和線塞（非斷開） |
| 7540-7540 |
針插座接線盒，用于 桿式探頭或光學分離式插頭和線塞 |
| 7540-8x30 |
針插座接線盒，用于光學分離式插頭和線塞。帶旁路接頭用于8130光學裝車控制器（不包括BCU-2） |
| 4 |
接地電纜和夾 |
7720-7720 |
接地確認夾，帶40’平直導線 |
| 7720-COIL |
接地確認夾，帶30’彈簧導線 |
| 7790-7790 |
接地確認夾，帶40’平直導線和7500-7500接線盒 |
| 7790-COIL |
接地確認夾，帶30’彈簧導線和7500-7500接線盒 |
| 7620-7620 |
接地確認插頭和線塞，雙球帶30’平直導線 |
| 7620-COIL |
接地確認插頭和線塞，雙球帶30’彈簧導線 |
| 7690-7690 |
接地確認插頭和線塞，雙球帶30’平直導線，7500-7500接線盒 |
| 7690-COIL |
接地確認插頭和線塞，雙球帶30’彈簧導線，7500-7500接線盒 |
| 5 |
選項：旁路開關 |
8150-120 |
8130-120光學裝車監控器，帶接頭確認器、紅綠指示器、7560-7560接線盒和一個BCU-2旁路控制單元 |
| 7560-7560 |
接線盒，帶旁路接頭，用于8150光學裝車控制器（不包括BCU-2旁路控制單元） |
| BCU-2 |
旁路控制單元，用于8150光學裝車控制器（需要7560-7560 或7540-8X30接線盒） |
|
