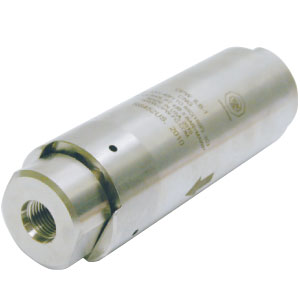

OPW在線聯接切斷裝置-CNG緊急拉斷閥ILB-1
OPW ILB-1 Breakaway Couplings
CNG燃料補加設備產品和附件
OPW在線聯接切斷裝置是安裝在燃料補加軟管上的，位于加料噴嘴和加油機之間，且在受到某一預先設定的拉力時（例如車輛意外移動離開的情況下）便會分離斷開。兩側的閥門在分開時會自動關閉，以停止氣體的流動且保護加油設備避免受到災難性的破壞。卸油噴嘴是設計用來使車輛油箱安全泄壓的，也可用來在兩輛車輛之間轉移燃料。加油軟管則是專門設計用來對壓縮天然氣進行加油操作的。
OPW在線聯接切斷裝置ILB-1: OPW公司開發了這種適用于NGV車輛燃料補加操作的在線聯接切斷裝置。在不同的進口壓力條件下這種裝置都能可靠工作。

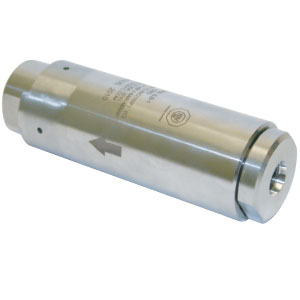

OPW In-Line Breakaway Couplings ILB-1 & ILB-H
- 結構材質Materials:
主體：不銹鋼
內部構件：不銹鋼
密封：專為高壓NGV類用途設計的特殊配方聚合物和彈性材料。
Body: stainless steel
Internal Components: stainless steel
Seals: specially formulated polymers and elastomers specific to high pressure NGV applications.
Ordering Specifications
| Product No. |
Inlet Thread Size |
Outlet Thread Size |
Service Pressure |
Weight |
ILB-1 |
SAE - 6, 9/16" - 18 UNF (female) |
SAE - 6, 9/16" - 18 UNF (female) |
3,600 psi
|
250 bar |
2.3 lb.
1.04 kg |
* Recommended to be used with the CC250, CC300, CC600, CT1000 Nozzles
Technical Specifications
Minimum Flow Rate: 2,000 SCFM @ 3,000 psid
Temperature Range: -40° F to 185° F (-40° C to 85° C)
Weight: 2.3 lbs (1.04 kg)
Cv: 1.17
MAWP (ILB-1): 4,532 psi (312.5 Bar)
性能特點
- 耐用、抗腐蝕的材質結構 -不銹鋼和特殊鍍復的鋼材結構提高了在嚴酷環境條件下使用的耐用性和抗腐蝕能力。
- 可重新聯接使用的設計結構 – 各項組件可以重復使用，從而節約了維修費用。
- 新型的閥門系統 – 這種管線切斷裝置中的密封系統可-大限度地減少在發生車輛意外移動離開情況下泄放出來的氣體量。
- 高流量 – 其流道設計進行了專門的組配，能為所有NGV1 1型和2型的噴嘴提供充分的流量。
- 縮小尺寸、減輕重量 – 可適用于各種空間受限的用途。
- 便于安裝 – 在線管路切斷裝置中設計了SAE-6 O形圈，很容易安裝到加油機和噴嘴之間的管路中。
- 每件產品單獨進行泄漏測試和檢驗，并附有可跟蹤的系列號
- 聯接斷開時的受力值 – 150磅力（668牛頓）
規格：
-低流量：3000磅/吋2壓力下時為2000標準呎3/分鐘
溫度范圍：-40℉-185℉(-40℃-85℃)
重量：2.3磅（1.04千克）
Cv：1.17
設計壓力：7815磅/吋2（538巴）
|
